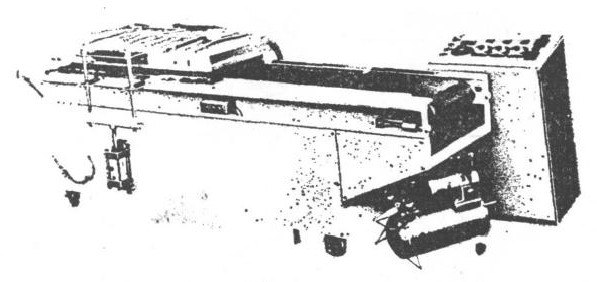

圖所示為臥式連續自動真空包裝機的外形圖。該機由工作室、抽氣系統，電氣控制系統及機架等部分組成。



    將裝有被包裝揚品的塑料袋整齊地置于盤內，推入工作室，合上壓蓋，借助于電氣系統控制的電磁伐，按著規定的工作程序，即能自動完成抽真空，壓緊袋口、電熱封合，冷卻、放氣、自動抬起壓蓋等一系列動作。

主要結構
    1、工作室部分
作室部分包活壓蓋、小氣室壓緊機構、加熱機構及壓蓋自動抬起等

    1)壓蓋
是用鋁合金材料鑄造的，要求有良好的氣密性，具有足夠的強度。壓蓋的底部加工有燕尾式密封槽，將‘O’形橡膠圈包入密封槽內，靠橡膠與外界隔絕密封，壓蓋頂部裝有兩個有機玻璃觀察窗，拉手及真空表。

    2)小氣室
    小氣室壓緊機構。用頂板將橡膠模片壓緊在壓蓋上，橡膠展片與壓蓋之問所形式的空間2稱為小氣室。壓塊、落板、玻璃絲布保護膜等組成的壓緊裝置，靠四根彈簧拉緊在橡膠膜片下。

    3)加熱機構
    加熱機構是采熱帶,靠兩端鎖緊螺釘在聚四獄乙烯墊板上，墊板嵌在枕板上，枕板則是用螺釘固定在工作臺面上，電熱帶而復蓋一玻璃拉布保護膜，刊用鑲上的螺釘壓緊板和玻璃絲布保護膜。
